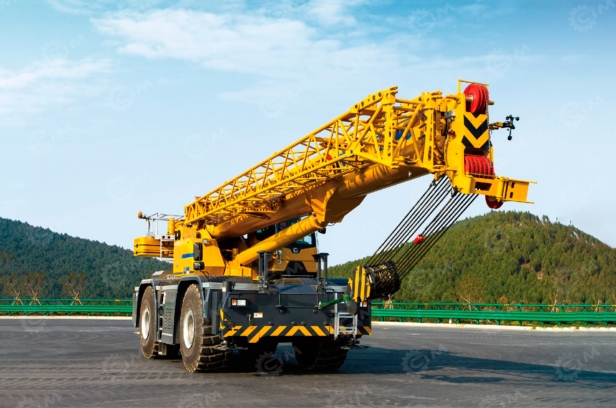

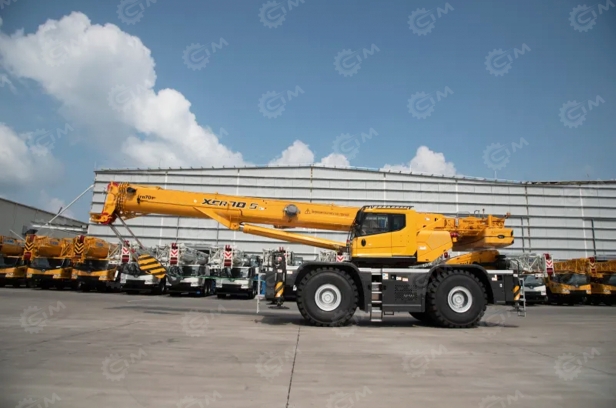

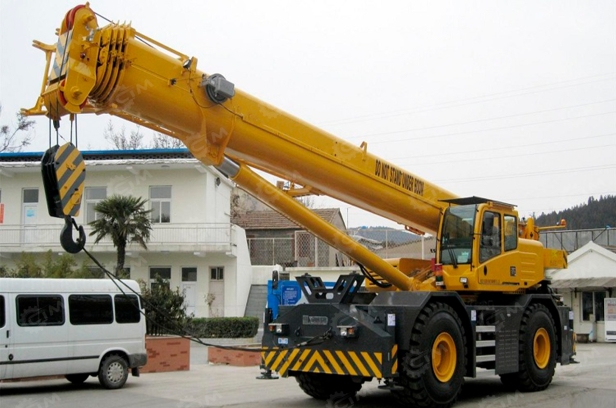

Самоходный короткобазный колесный кран FTJ FT70 предназначен для выполнения подъёмных и монтажных работ на строительных, промышленных и инфраструктурных объектах. Компактная короткобазная конструкция позволяет эффективно использовать технику в ограниченных пространствах, где требуется высокая маневренность и быстрая перестановка между рабочими зонами.
Модель относится к классу кранов грузоподъёмностью до 70 тонн и оснащается телескопической стрелой, обеспечивающей работу с грузами на значительной высоте и вылете. Самоходное шасси позволяет крану самостоятельно перемещаться по площадке без привлечения дополнительной техники, а усиленная конструкция ходовой части обеспечивает устойчивость при работе под нагрузкой.
Кран FTJ FT70 применяется в строительстве, энергетике, промышленном монтаже и при установке тяжёлого оборудования. Машина сочетает грузоподъёмность, мобильность и компактность, обеспечивая эффективное выполнение подъёмных операций в условиях ограниченного пространства и интенсивной эксплуатации.
Характеристики Самоходный короткобазный колесный кран FTJ FT70
Габариты
- Габариты - ширина техники
- 3290 мм
- Габариты - длина техники
- 14162 мм
- Габариты - высота техники
- 3795 мм
Двигатель
- Тип двигателя
- дизельный, рядный, 6-цилиндровый, с турбонаддувом, водяное охлаждение
- Модель двигателя
- QSB6.7-C260-30 (Cummins)
- Мощность двигателя
- 194 / 264 кВт/л.с.
- Объем двигателя
- 6,7 л
- Крутящий момент
- 990 Нм
- Топливо
- дизель
- Объем топливного бака
- 305 л
- Стандарт выбросов
- EU Stage IIIA
- Ном. частота вращения
- 2200 об/мин
Шасси
- Кабина
- опрокидывающаяся, с откидной дверью, регулируемым сиденьем, кондиционером, радио, розетками 12/24 В
- Количество осей
- 2
- Нагрузка на переднюю ось
- 24252 кг
- Нагрузка на заднюю ось
- 22503 кг
- Макс. скорость передвижения
- ≥38 км/ч
- Минимальный дорожный просвет
- 508 мм
Ходовая часть
- Колесная база
- 4000 мм
- Колея
- 2520 мм
- Подвеска
- передняя ось — жесткая; задняя — гидравлическая подвеска (качающаяся с гидроцилиндрами)
- Шины
- 26.5R25 (4 шт., специальные внедорожные)
Весовые характеристики
- Масса
- 46755 (с 9 т противовеса) кг
Рабочие характеристики
- Мин. время подъема стрелы
- (от -1,5° до 80°) ≤50 с
- Количество секции
- 5 (1 базовая + 4 выдвижные)
- Скорость вращения крановой установки
- ≥1,6 об/мин
- Главная крюковая подвеска
- 55 т
- Угол наклона стрелы
- от -1,5 до 80 °
- Время выдвижения телескопической стрелы
- ≤90 сек
- Угол установки гуська
- 0, 15, 30 °
- Выносные опоры
- 7400 × 7400 мм
- Масса противовеса
- 9000 кг
- Управление
- гидравлическое пилотное управление, 2 джойстика
- Макс. скорость (главная лебедка)
- ≥150 м/мин
- Макс. усилие на тросе
- 6100 кг
- Мин. время телескопирования (выдвижение)
- ≤90 с
- Время выдвижения / складывания опор
- горизонтальные: ≤35/≤20 сек, вертикальные: ≤35/≤30 сек
- Способность преодолевать подъем
- ≥70%
- Длина стрелы
- 11800 - 45000 мм
- Макс. грузовой момент стрелы в сложенном состоянии
- 2028,6 кН·м
- Макс. грузовой момент стрелы с максимальным вылетом
- 1223 кН·м
- Грузоподъёмность
- 70000 кг
- Высота подъема стрелы
- 45,3 м (основная стрела), 57,9 м (с гуськом)
- Длина гуська
- 950 - 16000 мм
- Объем гидробака
- 1240 л
- Длина троса /диаметр троса
- 215/20 мм
- Вращение рабочей платформы
- 360°
Гидравлическая система
- Гидравлический насос
- два насоса переменной производительности (для подъема, телескопирования, изменения вылета) + шестеренчатый насос (для поворота, опор, тормозов, рулевого управления)
Трансмиссия
- Коробка передач
- ZF 6WG210, автоматическая, 6 передач вперед, 3 назад
Оборудование
- Аккумулятор
- 2×12 В (24 В)
