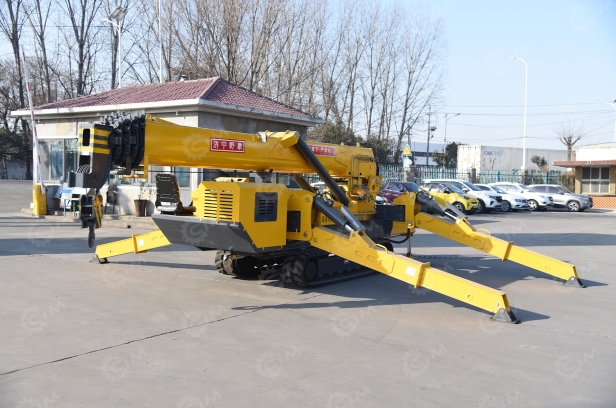

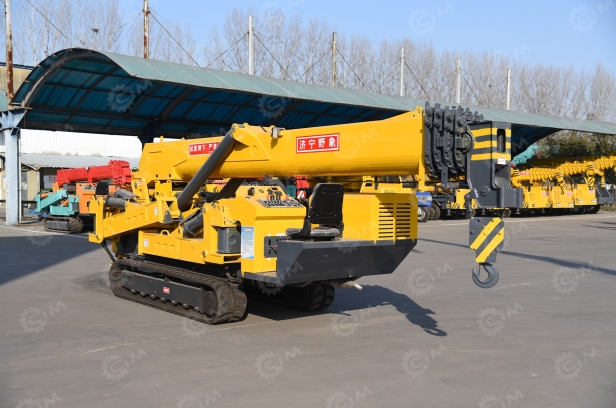

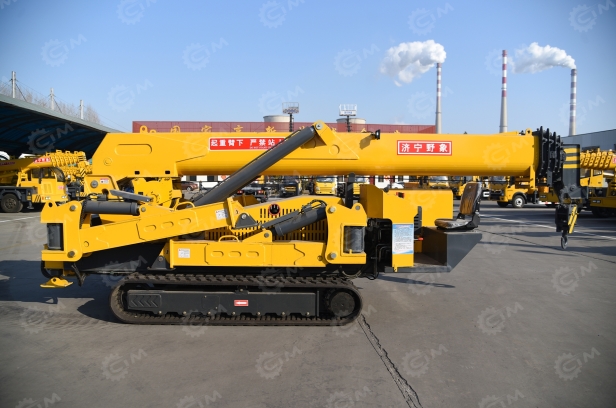

Гусеничный кран-паук Jining Sitong предназначен для подъёма и перемещения грузов на строительных, монтажных и других объектах. Грузоподъёмность крана составляет 10 тонн, а максимальная высота подъёма достигает 19,5 м. Гусеничная конструкция позволяет перемещать оборудование непосредственно по рабочей площадке.
Кран оснащён дизель-электрической силовой установкой и дистанционным управлением с пультом и дисплеем. Для контроля рабочих параметров предусмотрены датчики наклона и перегруза. Такая комплектация позволяет оператору контролировать состояние установки во время выполнения грузоподъёмных операций.
В комплект входит рабочая корзина размером 1,6×0,76 м, расширяющая возможности применения крана при выполнении высотных работ. Jining Sitong сочетает функции компактного гусеничного крана и подъёмного оборудования, позволяя использовать установку для перемещения грузов и выполнения отдельных задач на высоте.
Характеристики Гусеничный кран-паук Jining Sitong гп 10т высота подъема 19,5м, дизель-электрический, ПДУ с дисплеем, датчик наклона и перегруза, корзина 1.6х0.76
Габариты
- Габариты гусеницы (ДхШхВ)
- 2600 × 350 мм
- Габариты - ширина техники
- 1650 мм
- Габариты - длина техники
- 6360 мм
- Габариты - высота техники
- 2330 мм
Двигатель
- Тип двигателя
- дизельный + электрический (двойной привод)
- Модель двигателя
- Yanmar 4TNV98T-ZCSTY (дизель) / Yuchai
- Мощность двигателя
- 60 / 82 (дизель) / 56,5 (Yanmar) кВт/л.с.
- Объем топливного бака
- 60 л
Шасси
- Макс. скорость передвижения
- 1,6 км/ч
Рабочие характеристики
- Угол наклона стрелы
- 0–82 °
- Максимальный вылет
- 17,8 м
- Количество секции
- 5 (5 м × 5 секций, U-образная конструкция)
- Длина троса
- 80000 мм
- Выносные опоры
- влево-вправо 7150 × вперёд-назад 5400 (макс. вынос); гидравлическая задняя опора 850 мм
- Выносные опоры (хар-ки)
- ручной выкат + гидравлическая автоматическая опора (двухсекционные)
- Диаметр подъемного каната
- 12 мм
- Лебедочная система (скорость подъема/тип каната)
- 14 м/мин (4 каната)
- Форма стрелы
- U-образная, телескопическая, 5 секций
- Телескопическая система (форма стрелы/длина стрелы, время подъема)
- 5 м × 5 секций, U-образная конструкция; длина 5,8–17,8 м
- Температурный режим
- от -10 до +40 °C
- Способность преодолевать подъем
- 20° (36%)
- Высота подъема
- 19500 мм
- Напряжение
- AC 380 В (электродвигатель) / 24 В (аккумулятор)
- Длина стрелы
- 5800–17800 мм
- Длина основной стрелы
- 5000 мм
- Грузоподъёмность
- (в зависимости от вылета) 10000 (макс.) / 1000 / 3000 / 5000 кг
- Время подъема / опускания стрелы
- 57 сек (подъём) / 29 сек (опускание)
- Ширина гусеницы
- 350 мм
- Длина гусеницы
- 2600 мм
- Угол поворота
- 0–360 °
Оборудование
- Аккумулятор
- 24 В / 80 А·ч
