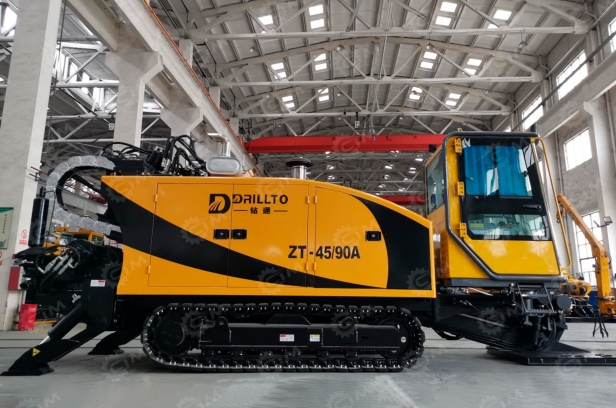

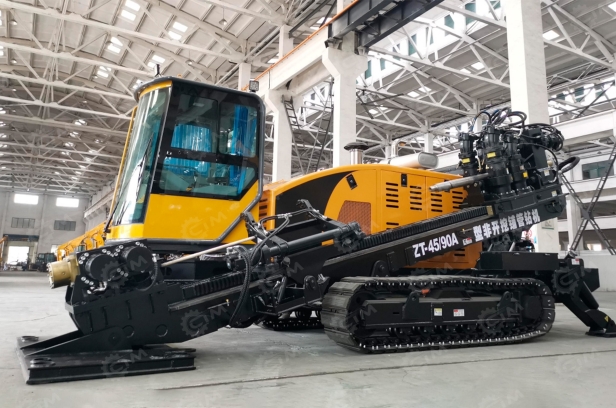

Буровая установка ГНБ DRILLTO ZT-45/90 — это горизонтально-направленная буровая установка (HDD), предназначенная для бестраншейной прокладки подземных коммуникаций: трубопроводов, кабелей связи, водопроводных и газовых сетей. Используется при строительстве переходов под дорогами, реками и другими препятствиями без вскрытия поверхности.
По конструкции это установка среднего класса тягового усилия (уровня 45–90 т), ориентированная на работу в плотных грунтах и на протяжённых трассах. В подобных моделях DRILLTO серии ZT обычно применяется дизельный двигатель порядка ~190 кВт, гидравлическая система с высоким крутящим моментом и тягой до десятков тонн, а также буровой лафет на гусеничном ходу для устойчивости и точного позиционирования. Такая компоновка обеспечивает стабильную работу при протяжённом бурении и протяжке труб.
DRILLTO ZT-45/90 применяется в инфраструктурных проектах: прокладка инженерных сетей в городах, пересечение транспортных магистралей, рек и сложных участков без разрытия траншей. Машина ценится за универсальность, высокую тягу и возможность работать в плотной городской застройке, где открытые земляные работы невозможны или слишком затратны.
Характеристики Буровая установка ГНБ DRILLTO ZT-45/90
Габариты
- Габариты кабины (ДхШхВ)
- 1360×1050×1600 мм
- Габариты - ширина техники
- 2250 мм
- Габариты - длина техники
- 7250 мм
- Габариты - высота техники
- 2500 мм
Двигатель
- Модель двигателя
- Cummins
- Мощность двигателя
- 194 / 264 кВт/л.с.
- Крутящий момент
- 24000 Нм
- Ном. частота вращения
- 2200 об/мин
Шасси
- Скорость движения
- 2,5 км/ч
Рабочие характеристики
- Усилие подачи
- 450 кН
- Угол входа штанг
- 8°～20 °
- Вертлюг
- 50 т
- Скорость подачи
- 60 м/мин
- Частота вращения
- силовой головы: быстрая 130 об/мин, медленная 50 об/мин
- Длина буровой штанги
- 3000 мм
- Диаметр буровой штанги
- 89 мм
- Диаметр бурения
- 1000 мм
- Макс. угол подъема
- 20 °
- Макс. тяговое усилие
- 450 кН
- Размер штанги
- Φ89×3000 мм
- Макс. скорость вращения
- 130 об/мин
- Производительность
- 600 л/мин
