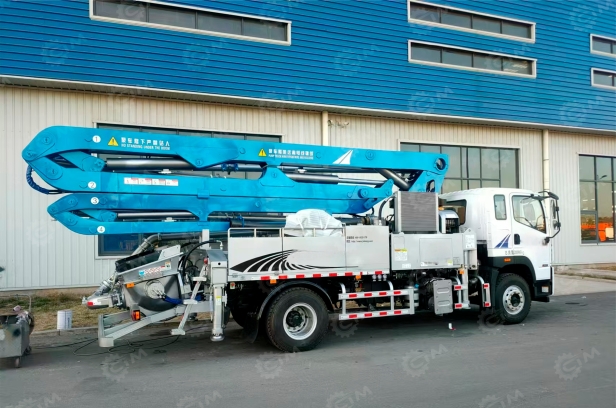

Бетононасосная установка JIUHE предназначена для подачи бетонной смеси при выполнении строительных работ. Оборудование используется для организации непрерывной подачи бетона к месту укладки и может применяться при возведении зданий, сооружений и выполнении различных монолитных работ.
Высота подъёма установки составляет 20 метров. Такое исполнение позволяет подавать бетонную смесь на значительную высоту непосредственно к рабочей зоне, сокращая необходимость в дополнительном перемещении материала вручную.
Бетононасосная установка JIUHE поставляется без шасси и предназначена для самостоятельного монтажа в составе соответствующей строительной техники. Компактное специализированное исполнение позволяет использовать оборудование для механизации подачи бетонной смеси при проведении строительных и бетонных работ.
Характеристики Бетононасосная установка JIUHE высота 20м без шасси
Габариты
- Габариты - ширина техники
- 2000 мм
- Габариты - длина техники
- 5885 мм
- Габариты - высота техники
- 2700 мм
Рабочие характеристики
- Осадка бетона
- 180 ± 1 мм
- Диаметр транспортирующего цилиндра×максимальный ход
- 200 × 1000 мм, главного: 100 × 1000 мм
- Глубина подачи
- 16 м
- Длина хвостового шланга
- 3000 мм
- Выносные опоры
- 4350 / 3260 мм
- Скорость подачи бетона
- (высокое/низкое давление) 0,67/0,83 м3/мин
- Максимальная теоретическая производительность бетона
- 90 м3/ч
- Максимальное давление бетона на выходе
- 11 / 8 МПа
- Объем бункера
- 0,5 м3
- Внутренний диаметр транспортирующей трубы
- 125 мм
- Высота загрузки бетона
- ≤1000 мм
- Макс. высота
- раскрытия стрелы: 5 м
- Максимальная вертикальная высота стрелы
- 20000 мм
- Продольное расстояние аутригеров (передних/задних)
- 5200 мм
- Горизонтальный радиус действия стрелы
- 17 м
- Угол поворота каждого рычага
- (секции) 90 ° / 180 ° / 360° / 540°
- Режим управления стрелой
- ручная и беспроводная система дистанционного управления
- Угол поворота револьверной головки
- 540°
- Максимально допустимый размер заполнителя
- 30 мм
Гидравлическая система
- Максимальное рабочее давление
- 32 МПа
- Главный масляный насос
- A11VL130 (REXROTH / PUSH / Zhongchuan)
