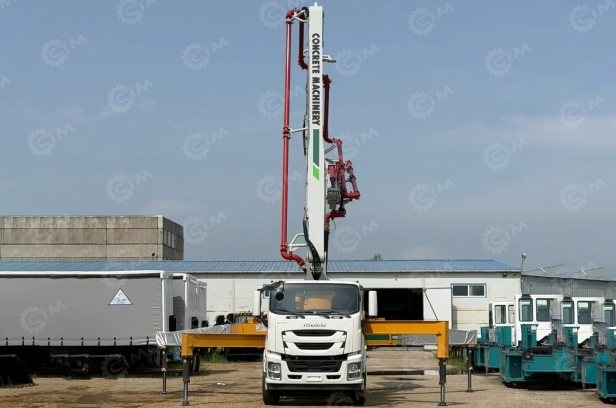

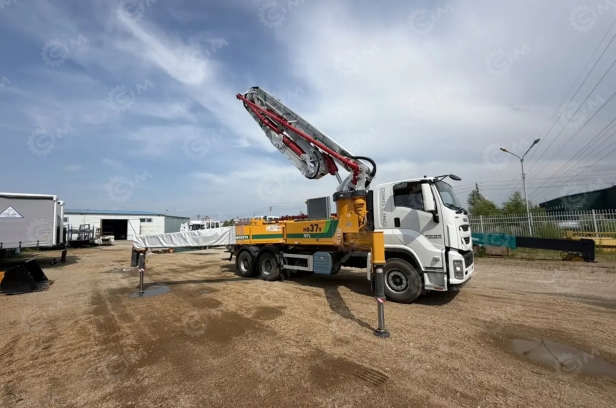

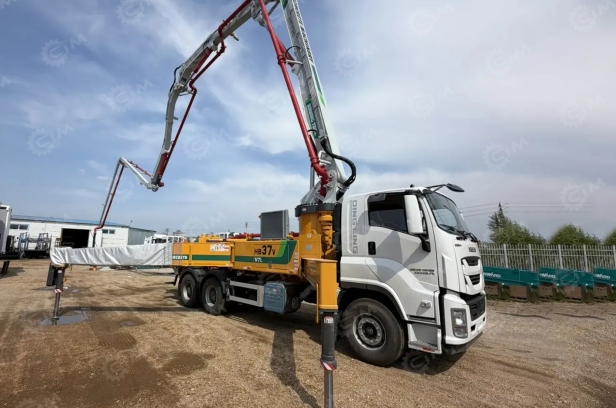

Автобетононасос XCMG HB37V-CSX на шасси ISUZU 6×4 предназначен для подачи бетонной смеси к месту укладки при строительстве жилых, коммерческих, промышленных и инфраструктурных объектов. Машина позволяет оперативно доставлять бетон на высоту и в труднодоступные зоны строительной площадки, обеспечивая высокую скорость и качество выполнения бетонных работ.
Модель оснащена двигателем мощностью 309 kW и установлена на надёжное трёхосное шасси ISUZU 6×4, обеспечивающее устойчивость при транспортировке и работе. Бетононасос оборудован распределительной стрелой с максимальной высотой подачи 37 метров, что позволяет выполнять бетонирование многоэтажных зданий, фундаментов, перекрытий и различных инженерных сооружений. Конструкция машины сочетает компактность для своего класса, удобство эксплуатации и точность подачи бетонной смеси в рабочую зону.
Автобетононасос XCMG HB37V-CSX применяется на строительных объектах различного масштаба, где требуется эффективная подача бетона на значительную высоту и расстояние. Машина сочетает производительность, надёжность и мобильность, обеспечивая бесперебойную работу при выполнении монолитных и железобетонных работ.
Характеристики Автобетононасос XCMG HB37V-CSX шасси ISUZU 6x4 дв 309kw 37 метров

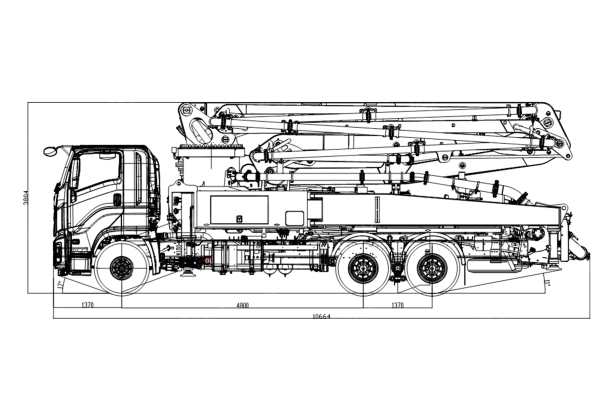

Габариты
- Габариты - ширина техники
- 2535 мм
- Габариты - длина техники
- 10664 мм
- Габариты - высота техники
- 3749 мм
Двигатель
- Модель двигателя
- 6WG1-TCG60
- Мощность двигателя
- 309 / 420 кВт/л.с.
- Объем двигателя
- 15,7 л
- Топливо
- дизель
- Объем топливного бака
- 400 л
- Стандарт выбросов
- Евро-5
Шасси
- Модель шасси
- QL5350TZZW7TDZY
- Количество осей
- 3
- Нагрузка на переднюю ось
- 9000 кг
- Макс. скорость
- 85 км/ч
Ходовая часть
- Колесная формула
- 6×4
- Колесная база
- 1370 + 4800 + 1170 мм
- Колея (передняя/задняя)
- 2140 / 1855 мм
Весовые характеристики
- Общая масса
- 27780 кг
- Снаряженная масса
- 27650 кг

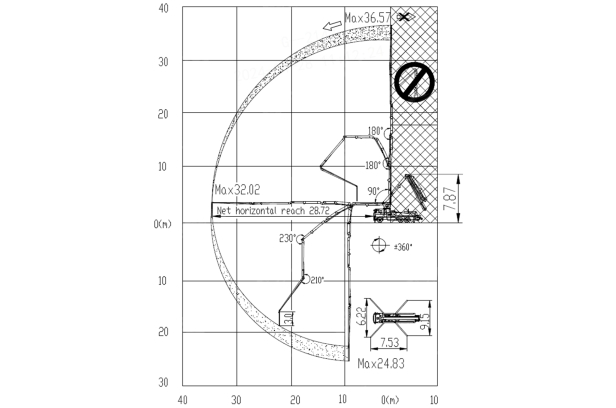

Рабочие характеристики
- Шаг опоры (Передний x продольный x задний)
- 6220 х 7530 х 9150 мм
- Длина секций
- секция 1 — 7510 мм, секция 2 — 6125 мм, секция 3 — 5835 мм, секция 4 — 6700 мм, секция 5 — 6350 мм
- Глубина подачи
- 24,83 м
- Углы поворота секций стрелы
- секция 1 — 90°, секция 2 — 180°, секция 3 — 180°, секция 4 — 230°, секция 5 — 210 °
- Форма стрелы
- 5RZ
- Выносные опоры
- полуопора передняя: 4235 мм/полуопора задняя: 6575 мм
- Количество секции
- 5
- Максимальный размер заполнителя
- 40 мм
- Нагрузка на заднюю выносную опору
- 210 кН
- Диаметр бетонного цилиндра/ход поршня
- 230 / 1600 мм
- Нагрузка на переднюю выносную опору
- 210 кН
- Длина концевого шланга
- 3,00 м
- Теоретический радиус вращения
- 32,02 м
- Фактический радиус вращения
- 28,72 м
- Угол въезда/выезда
- 17/11 °
- Диаметр трубы подачи бетона
- 125 мм
- Минимальная высота в разложенном виде
- 7,87 м
- Частота накачки
- 27-28 мин ⁻¹
- Макс. производительность (теоретическая)
- 120 м3/ч
- Передний/Задний свес
- 1370 / 1895 мм
- Давление подачи бетона (теоретическое) высокое давление
- 8 МПа
- Длина стрелы
- 32520 мм
- Угол поворота стрелы
- ±360 °
- Горизонтальный радиус действия стрелы
- 28,72 м (фактический)
- Высота подачи
- 36,57 м
