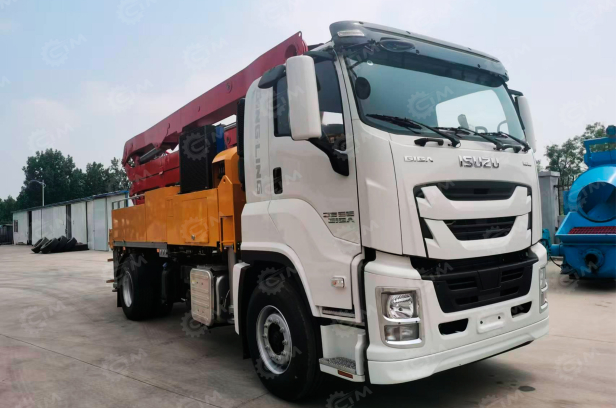

Автобетононасос JIUHE на шасси ISUZU 4×2 предназначен для подачи и распределения бетонной смеси при выполнении монолитных строительных работ. Машина применяется при возведении жилых, коммерческих и промышленных объектов, а также при устройстве фундаментов, перекрытий и других конструкций, где требуется подача бетона на высоту и в труднодоступные зоны.
В основе используется надёжное шасси ISUZU 4×2 с двигателем мощностью 164 кВт, обеспечивающее стабильную работу установки и хорошую манёвренность в условиях строительной площадки и городской застройки. Бетонораспределительная стрела длиной 25 метров позволяет эффективно охватывать рабочую зону без частых перестановок техники, повышая производительность и снижая затраты времени. Насосное оборудование JIUHE рассчитано на равномерную и непрерывную подачу бетонной смеси с сохранением её рабочих характеристик, а система управления обеспечивает точный контроль процесса бетонирования.
Автобетононасос JIUHE востребован при выполнении широкого спектра бетонных работ на объектах различной сложности. Он сочетает в себе практичность, надёжность и удобство эксплуатации, позволяя повысить эффективность строительного процесса и обеспечить высокое качество выполняемых работ.
Характеристики Автобетононасос JIUHE на шасси ISUZU 4х2 дв 164kw 25 метров
Габариты
- Габариты - ширина техники
- 2350 мм
- Габариты - длина техники
- 9538 мм
- Габариты - высота техники
- 3375 мм
Двигатель
- Модель двигателя
- 4HK1‑TCG62
- Мощность двигателя
- 164/224 кВт/л.с.
- Объем двигателя
- 5,193 л
- Топливо
- Дизель (электронный впрыск)
- Стандарт выбросов
- Евро VI (GB‑VI)
Шасси
- Модель шасси
- ISUZU (спецшасси для автобетононасоса, модель JHZ5200THB)
- Количество осей
- 2
- Макс. скорость
- 90 км/ч
Ходовая часть
- Нагрузка на переднюю/заднюю ось
- 6500/11500 кг
- Колесная формула
- 4×2
- Колесная база
- 5000 мм
- Колея (передняя/задняя)
- 1990/1855 мм
Весовые характеристики
- Общая масса
- 18000 кг
- Снаряженная масса
- 16000 кг
Рабочие характеристики
- Шаг опоры (Передний x продольный x задний)
- 5842 × 6260 × 4457 мм
- Глубина подачи
- 13,8 м
- Углы поворота секций стрелы
- 90° / 180° / 230° / 245 °
- Форма стрелы
- 4-секционная, M‑образная складная
- Количество секции
- 4
- Максимальный размер заполнителя
- 40 мм
- Диаметр трубы подачи бетона
- 125 мм
- Максимальное давление бетона на выходе
- 10,5 Мпа
- Внутренний диаметр/ход транспортирующего цилиндра
- 230 × 1450 мм
- Максимальная высота загрузки
- 1450 мм
- Объем бункера
- 0,8 м3
- Макс. высота укладки
- 24,5 м
- Макс. радиус укладки
- 20,6 м
- Макс. производительность (теоретическая)
- 105 м3/ч
- Передний/Задний свес
- 1335 мм / 1600 мм
- Осадка конуса бетонной смеси
- 160–220 мм
- Объем гидробака
- 450 л
- Угол поворота стрелы
- 470°
Гидравлическая система
- Гидравлический насос
- A11VLO190, переменный, теоретический объем 190 см³/об, давление 31,5 МПа
Трансмиссия
- Коробка передач
- 8-ступенчатая механическая (8MT)
Тормозная система
- Стояночный тормоз
- Пружинный энергоаккумулятор с пневматическим растормаживанием
- Аварийный тормоз
- Пневматический, с ручным клапаном управления
